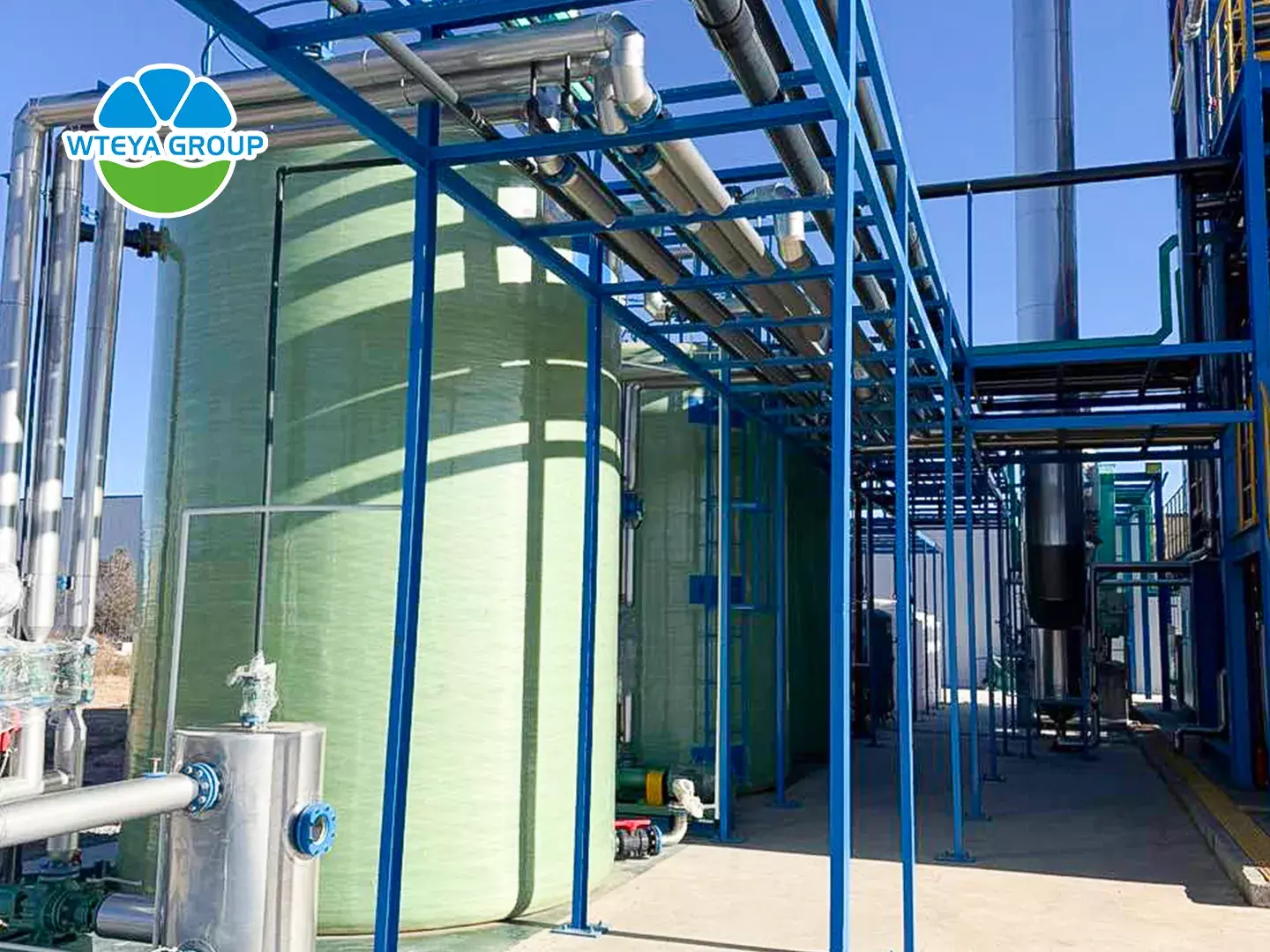

MVR-verdamper versus kristallisator: procesintegratie

Wanneer een fabriek high behandelt-zouthoudend afvalwater wegen ingenieurs vaak twee technologieën tegen elkaar af: MVR-verdamper die de pekel concentreert, en een verdampingskristallisator die het uiteindelijke concentraat in vast zout verandert. In een put-ontworpen fabriek, zijn deze twee machines echter helemaal geen concurrenten. Op een volwassen nul vloeistofafvoer (ZLD) systeem werken de MVR-verdamper en de kristallisator als één geïntegreerde procestrein en kan de totale waterterugwinning meer dan 95% bedragen.%. In dit artikel wordt uitgelegd wat elke unit doet, waar ze verschillen, en waarom procesintegratie de sleutel is tot stabiel, laag-kosten zoutwinning.

⚙️ Wat een MVR-verdamper doet

Een MVR (Mechanische damprecompressie) De verdamper verwijdert water door afvalwater onder vacuüm te koken en de geproduceerde stoom opnieuw te gebruiken. Een wortels-, centrifugaal- of schroefcompressor verhoogt de temperatuur van de secundaire stoom met 5-20℃ en stuurt het terugnaar de verwarmingskamer, zodat de latente warmte wordt gerecycled in plaats van te worden afgevoerd. Door dit gesloten stoomcircuit bespaart een MVR-verdamper 60%-70% van de energie die een single verbruikt-effectverdamper en 30%-40% vergeleken met een tripel-effectsysteem, met een stroomverbruik van slechts 30-Er verdampte 80 kWh per ton water.

De taak van de MVR-unit is concentreren: hij zet een groot volume verdunde pekel om in een veel kleiner volume geconcentreerde vloeistof, terwijl schoon condensaat wordt teruggewonnen voor hergebruik. In een ZLD-trein verlaagt de MVR-trap het pekelvolume doorgaans met meer dan 90%, waardoor elke stroomafwaartse stap kleiner, goedkoper en gemakkelijker te controleren is.

🔬 Wat een verdampingskristallisator doet

Een verdampingskristallisatorneemt het over waar een gewone verdamper moet stoppen. Naarmate de pekel de verzadigingnadert, wordt verdere concentratie riskant omdat zouten bij hitte beginnenneer te slaan-brengen oppervlakken over en veroorzaken kalkaanslag. De kristallisator is precies voor dit regime ontworpen: het verdampt het resterende water onder geforceerde circulatie totdat de oplossing oververzadigd raakt, zodat zich zoutkristallen vormen en groeien in de vloeistof in plaats van de apparatuur af te schalen.

De kristalslurry wordt afgevoerd en ontwaterd door een centrifuge of filter, waardoor vast zout ontstaat dat kan worden hergebruikt, verkocht of veilig afgevoerd, terwijl de moederloog terugkeertnaar de verdamper of kristallisator voor verdere verwerking. Door de moederloog te recyclen maximaliseert een geïntegreerd systeem de zoutopbrengst en laat het vrijwel geen vloeibaar afval achter.

⚖️ MVR-verdamper versus kristallisator: verschillende banen in één trein

Het praktische verschil tussen een MVR-verdamper en een kristallisator is een kwestie van plicht,niet van kwaliteit. De verdamper is geoptimaliseerd voor het verwijderen van bulkwater tegen de laagst mogelijke energiekosten, werkt met een hoge circulatiesnelheid en een gematigde temperatuurstijging om de verwarmingsoppervlakken te beschermen. De kristallisator is geoptimaliseerd voor de laatste concentratiestap, waarbij vaste stoffen zich op een gecontroleerde manier moeten vormen: hij werkt met geforceerde circulatie en een speciale verwarmingsopstelling, zodat kristallen op zichzelf groeien in plaats van op de buiswanden.

Geen van beide eenheden alleen kan een echtenulvloeistofafvoer leveren voor een hoge temperatuur-zoutgehalte stroom. Als het proces bij de verdamper stopt, blijft ernog steeds een geconcentreerde vloeistof achter die moet worden afgevoerd; als ruw afvalwater rechtstreeks in een kristallisator wordt gevoerd, worden het energieverbruik en het risico op kalkaanslag onbeheersbaar. Dat is de reden waarom het standaard technische antwoord integratie is: eerst membraanconcentratie, dan MVR-verdamping en kristallisatie als eindfase.

🔄 Hoe geïntegreerde verdamping en kristallisatie werken

Een volledige verdamping-De kristallisatietrein volgt een geënsceneerde logica. Voorbehandeling verwijdert hardheid, silica en zwevende deeltjes om de stroomafwaartse eenheden te beschermen. De membraanconcentratiefase ontzout en recycleert water met een temperatuur van 70%-90% herstelpercentage; de MVR-verdamper verlaagt vervolgens het resterende pekelvolume met meer dan 90%; en de kristallisatiefase zet het uiteindelijke concentraat om in vast zout plus condensaat datnaar het proces wordt teruggevoerd. Omdat elke fase de volgende voedt, is het totale herstelpercentage het product van de hele trein. Daarom overschrijden volwassen systemen routinematig de 95% totale waterwinning.

Voor de zoutscheiding kan dezelfde trein worden ingezet. Wanneer het afvalwater gemengde zouten bevat, worden door gefaseerde kristallisatie verschillende producten één voor één teruggewonnen, bijvoorbeeldnatriumsulfaat ennatriumchloride in chemische stromen, of waardevolle zouten in lithiumbatterijen en zout-pekelprojecten. WTEYA ontwerpt de verdampings- en kristallisatiefasen samen en selecteert materialen zoals 316L roestvrij staal, 2205 duplex roestvrij staal of titanium op basis van het chlorideniveau en de pH van elke stroom, zodat de trein blijft rijden zonder veelvuldige uitschakelingen voor ontkalking.

🏭 Toepassingen van verdamping-Kristallisatie-integratie

Geïntegreerde MVR-verdampings- en kristallisatiesystemen worden overal toegepast waar vloeistoflozingen moeten worden geminimaliseerd en zouten als producten moeten worden teruggewonnen. Typische projecten zijn onder meer de behandeling van percolaatconcentraat op stortplaatsen, galvaniseren en PCB-afvalwater, recycling van lithiumbatterijen en productie van kathodematerialen, verwerking van zeldzame aardmetalen, chemische en kunstmestfabrieken, metallurgisch afvalwater en zout-extractie van lithium uit het meer. In alle gevallen is het doel hetzelfde: schoon water terugwinnen voor hergebruik, zouten scheiden als vaste producten en vloeistoflozing uit de installatie elimineren.

Systemen worden op maat gemaakt, van kleine proefeenheden tot grote installaties die honderden tonnen voedingswater per dag verwerken. Volautomatische PLC-besturing, bewaking op afstand en skid-gemonteerde lay-outs houden de installatieperiode kort en de bedieningsarbeid tot een minimum beperkt.

💡 Waarom kiezen voor WTEYA

WTEYA heeft verdampings- en kristallisatiesystemen ontworpen en gebouwd bijna 20 jaar, serveren meer dan 2.000 klanten verspreid over 30+ provincies en regio's. Omdat we zowel de MVR-verdamper als de kristallisatietrap zelf produceren, zijn de twee units vanaf het begin als één trein ontworpen, op elkaar afgestemd wat betreft circulatiesnelheid, verwarmingsoppervlak, compressorvermogen en besturingslogica, in plaats van te worden samengesteld door verschillende leveranciers. Elk systeem wordt aangepast aan de werkelijke waterkwaliteit en omstandigheden ter plaatse, en we ondersteunen projecten met procestesten, installatiebegeleiding en responsieve after-verkoopdienst.

❓ Veelgestelde vragen

Wat is het verschil tussen een MVR-verdamper en een kristallisator?
Een MVR-verdamper concentreert afvalwater door water af te koken en de stoom opnieuw te gebruiken, waardoor er energie ontstaat-efficiënt werkpaard voor het verwijderen van bulkwater. Een verdampingskristallisator voltooit het werk door het resterende water te verdampen totdat de oplossing oververzadigd raakt, zodat zouten het systeem verlaten als vaste kristallen. In eennulvloeistoflozingsinstallatie worden ze gecombineerd tot één trein: de MVR-unit verlaagt het pekelvolume met ruim 90%.%en de kristallisator produceert het uiteindelijke vaste zout.

Hoeveel water kan een geïntegreerde verdamping zijn-kristallisatiesysteem herstellen?
Een volwassen geïntegreerd systeem herstelt 95% of meer van zijn water. De membraanfase recycleert doorgaans 70%-90% eerst het water weg, daarna reduceert de MVR-verdamper het resterende pekelvolume met meer dan 90%en door kristallisatie wordt het uiteindelijke concentraat omgezet in vast zout plus condensaat dat terugkeertnaar het proces, zodat er geen afvalwater de fabriek verlaat.

Hoe lang gaat een MVR-verdamper mee?
Een MVR-verdamper is ontworpen voor een levensduur van 15-20 jaar, en veel WTEYA-eenheden draaien al meer dan twintig jaar gestaag. De dampcompressor gaat doorgaans 10 uur mee-15 jaar met gepland onderhoud, terwijl de hitte-ruilbuizenbundel voor 5-12 jaar afhankelijk van chlorideniveau en kalkcontrole: 316L roestvrij staal is laag-chloridestromen, en 2205 duplex roestvrij staal of titanium worden gebruikt voor hoge-chloride afvalwater.

WTEYA is een professionele fabrikant van verdampingsapparatuur met bijna 20 jaar ervaring. Wij bieden op maat gemaakte MVR-verdampings- en kristallisatieoplossingen en volledige OEM & ODM-diensten voor uw specifieke afvalwatervereisten.
