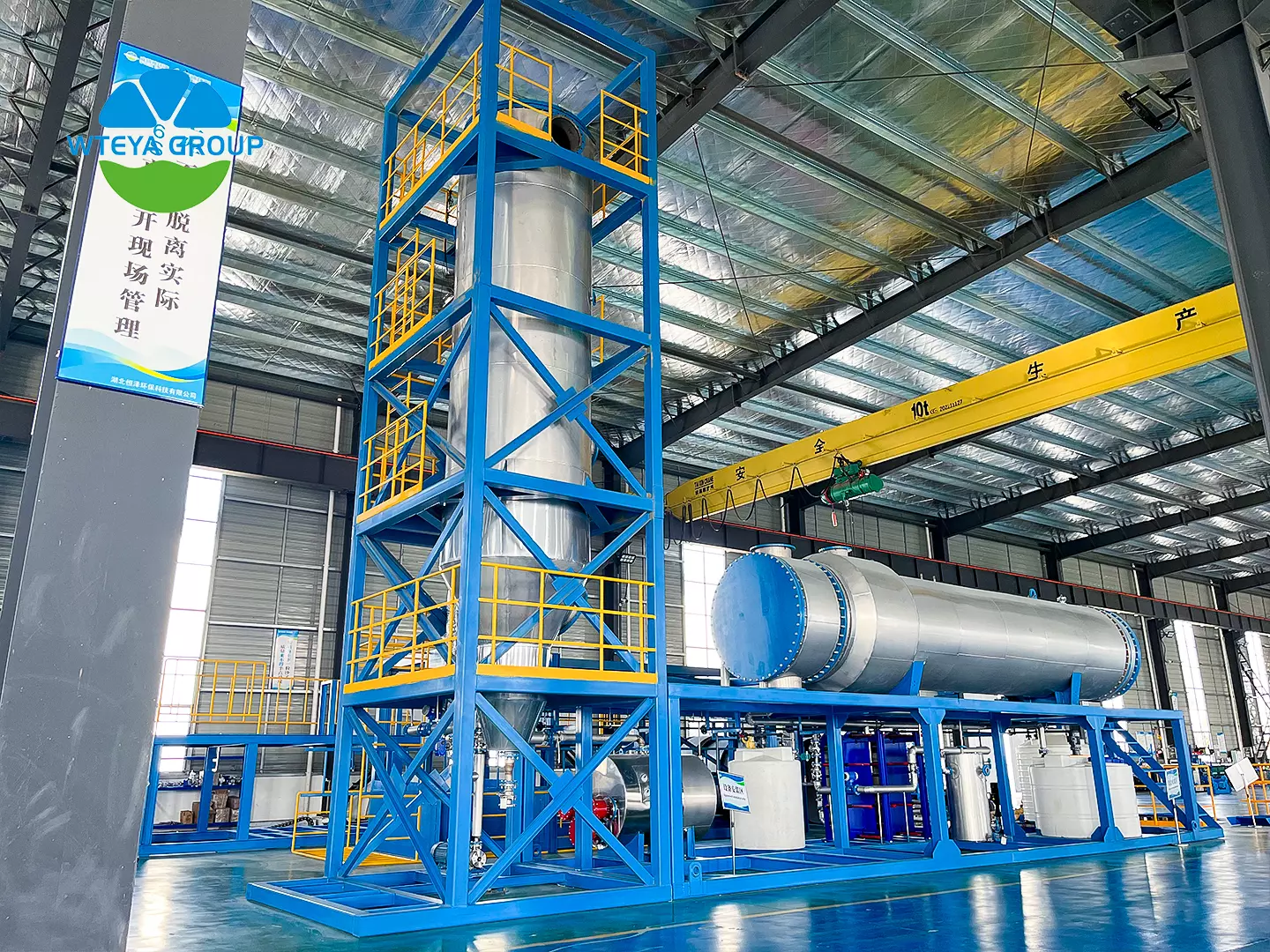

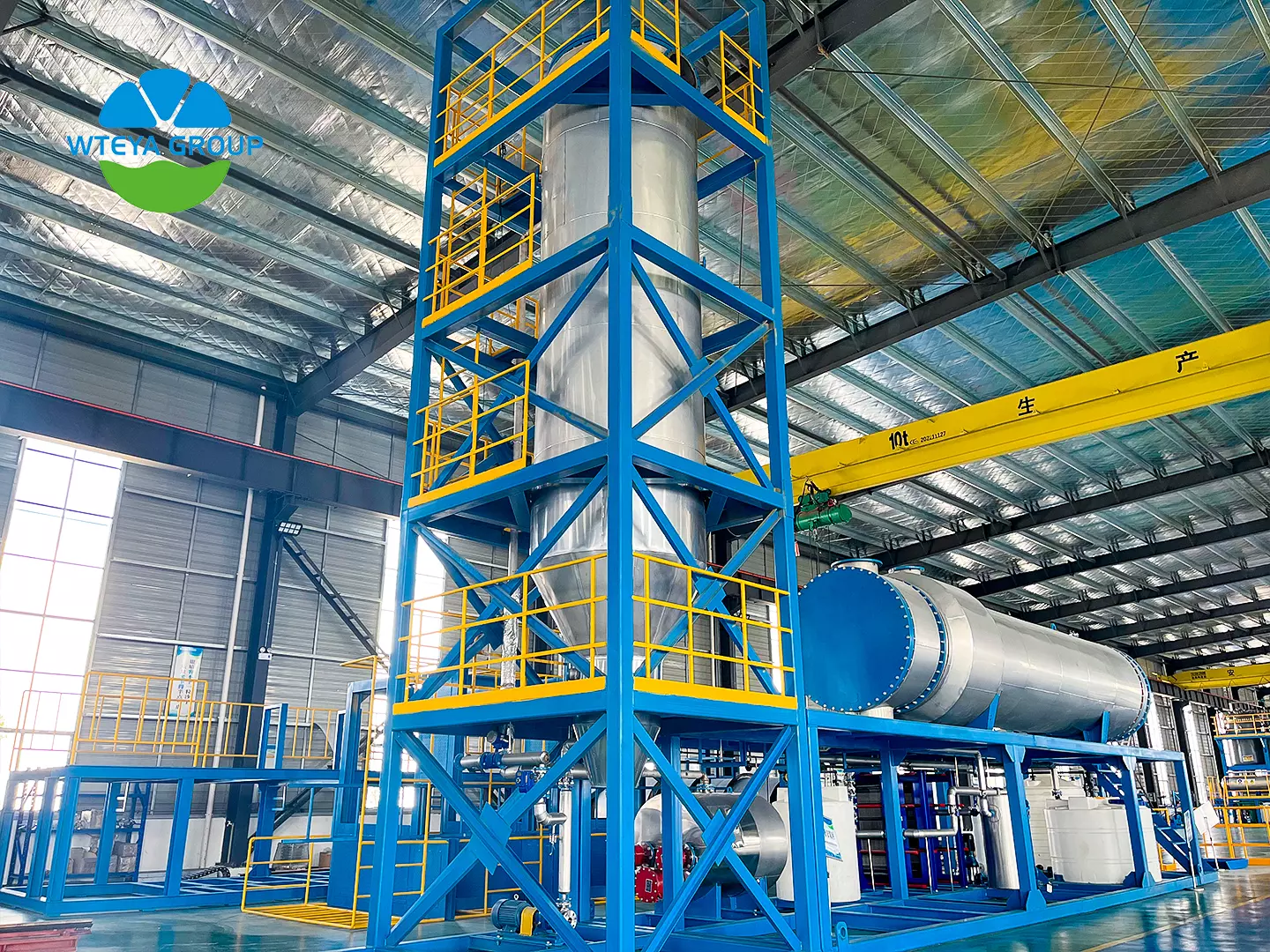

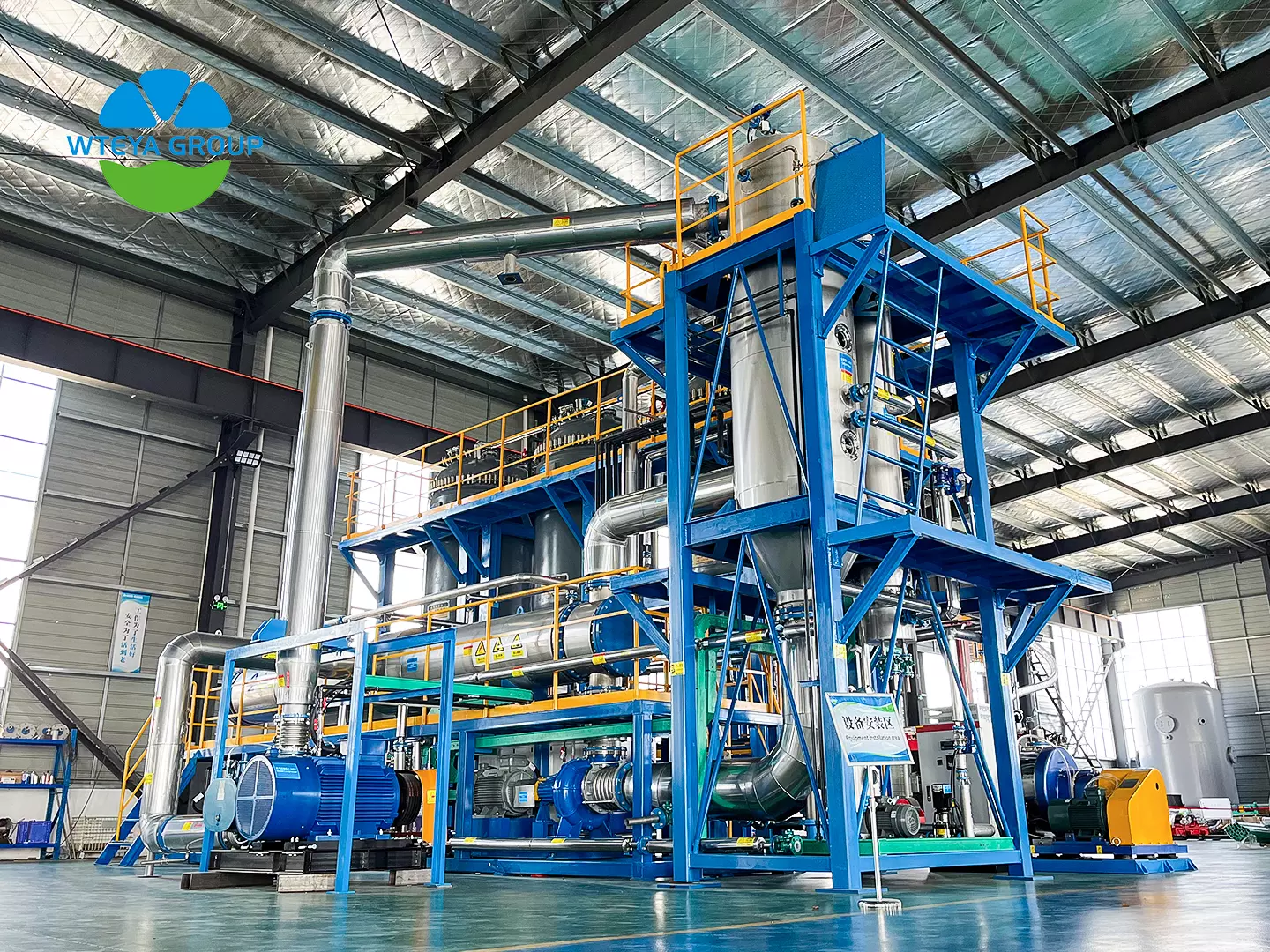

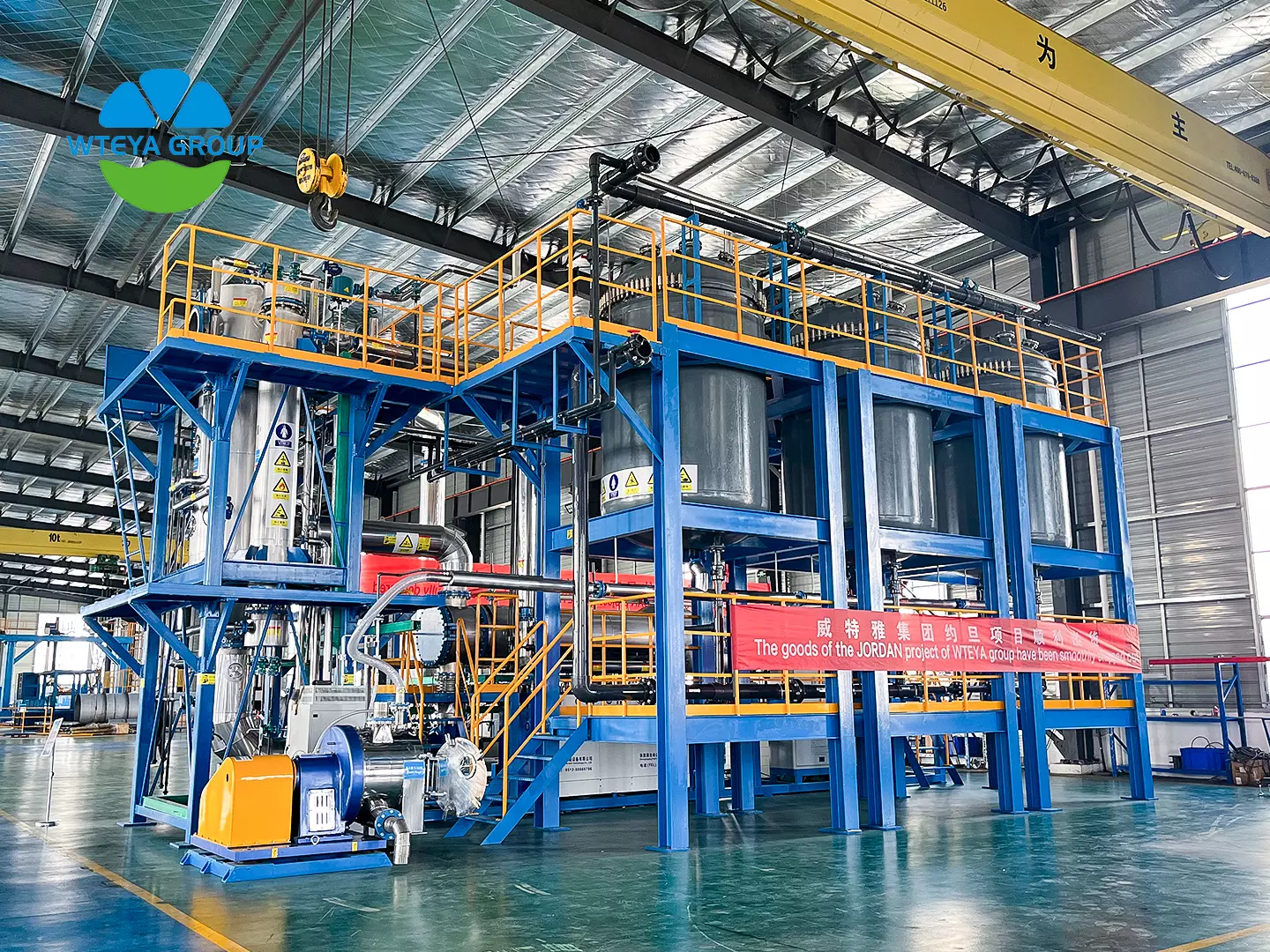

MVR-verdamper voor het terugwinnen van afvalwater bij het verven van textiel

Weinig industrieel afvalwater is zo hardnekkig als het water dat een textielverf- en afwerkingslijn verlaat. Het heeft een intense kleur, een hoge organische belasting, een alkalische pH en — omdat bij reactief verven zout wordt gebruikt om de kleurstof op de vezel te drijven — een opgelost-zoutconcentratie die biologische behandeling alleenniet kan verwijderen. Verdamping is de stap die de kringloop sluit, en de MVR-verdamper is de machine die deze stap betaalbaar maakt.

In dit artikel wordt onderzocht waarom het verven van afvalwater bestand is tegen conventionele behandeling, hoe dit kan MVR-verdamper verwerkt, wat er terug te winnen is bij het stopcontact en hoe de energiecijfers er daadwerkelijk uitzien.

⚙️ Waarom verven van afvalwater bestand is tegen conventionele behandeling

Het verven en printen van afvalwater isniet één stroom, maar meerdere. Batchverven, wassen, merceriseren en afwerken dragen elk hun eigen cocktail bij, zodat zowel de flow als de compositie door de werkdag heen slingeren. De organische belasting is hoog, de kleur blijft zichtbaar, zelfs bij een lage concentratie, en een groot deel van de kleurstof is zo ontworpen dat dezeniet afbreekt.

Het moeilijkere probleem is het zoutgehalte. Reactief verven fixeert de kleur met grote hoeveelheden zout, gewoonlijknatriumsulfaat ofnatriumchloride, zodat de afgewerkte vloeistof een zoutbelasting kan bevatten die veel hoger is dan wat een biologisch systeem verdraagt. Zouten zijnniet biologisch afbreekbaar — geen geactiveerd-slibtank verwijdert ze — terwijl de grenzen voor chloride en totaal opgeloste vaste stoffen steeds strenger worden.

Kleur en zouten samen maken vervend afvalwater tot eennatuurlijke kandidaat voor verdamping: het water kan schoon worden gedestilleerd, terwijl de opgeloste vaste stoffen worden geconcentreerd en, waar de plant dat wil, worden gekristalliseerd tot een vast zout.

🔧 Hoe een MVR-verdamper vervend afvalwater behandelt

Stap 1 — Egalisatie en voorbehandeling. Omdat batchcycli variëren, vlakt buffertanks de stroom af, en coagulatie, biologische behandeling of ultrafiltratie stript zwevende vaste stoffen en een groot deel van het CZV voordat het water de verdamper bereikt. Het beschermen van de warmtewisselaars in dit stadium zorgt ervoor dat de beschikbaarheid hoog blijft.

Stap 2 — Verdamping in een gesloten lus. In een MVR-verdamper, wordt de damp die uit het afvalwater kookt opnieuw gecomprimeerd en teruggevoerd als verwarmingsmedium voor dezelfde vloeistof. De unit draait daarom op elektriciteit in plaats van op stoom: de latente warmte wordt intern gerecycled in plaats van weggegooid in een condensor.

Stap 3 — Destillaat en concentraat. Het verdampte water blijft als schoon condensaat achter, terwijl de pekel in een gecontroleerde concentratie wordt afgetapt — hetzij als vloeibaar concentraat voor verdere behandeling, hetzij toegevoerd aan een kristallisator voor vast zout.

💡 Water, warmte en zout terugwinnen

Het voordeel van verdamping is dat erniets verloren hoeft te gaan. Het condensaat van een MVR-verdamper bevindt zich dicht bij gedestilleerd water — geleidbaarheid doorgaans lager dan 10 µS/cm — waardoor het geschikt is voor wassen, spoelen, koelen-torenmake-up of,na het polijsten, ketelvoeding. Het is dezelfde stroom die in het algemeen omhoog gaat waterbehandelingssystemen herstel hierboven 95%.

Warmte wordt op twee plaatsen teruggewonnen: intern, via de damphercompressielus; en extern, door heet condensaat en concentraat te gebruiken om voor te bereiden-verwarm het binnenkomende voer. Samen reduceren ze de benodigde aanvullende stoom tot een klein deel van de benodigde stoom voor een conventionele trein.

Waar zoutwinning loont, produceert een aan de verdamper gekoppelde kristallisator een vast zout 97% of hogere zuiverheid die hergebruikt of verkocht kunnen worden — het omzetten van verwijderingskosten in een door-product.

📊 De Energiecase voor MVR

Meervoudig-effect verdamping wordt aangedreven door stoom, en stoom moet ergens worden opgewekt. Een enkele-effect verdamper verbruikt ongeveer 1,1 tot 1,3 ton stoom per ton water; een dubbel-effecteenheid ongeveer 0,57 ton; een tripel-werking over 0,4 ton. Elke ton stoom vervoert de latente warmte van het proces, maar is toch een bron-alleen ontworpen MVR-lusbehoeften 20 tot 40 kJ/kg van compressiewerkzaamheden — een klein deel van de 2.260 kJ/kg van latente warmte die het recycleert.

In de praktijk zuivert een MVR-systeem een ton afvalwater voor ongeveer 30 tot 80 kWh elektriciteit. Gemeten tegen een conventionele meervoudig-effect verdamper trein die een energiebesparing oplevert 60% tot 70%, en de energie die het verwijdert is grotendeels fossiel-gestookte stoom — dat is wat de technologie interessant maakt voor elke fabriek met een koolstofdoelstelling.

In de machineneemt de compressor 60% tot 70% van de stroom, de circulatiepomp 15% tot 20% en de vacuümpomp ongeveer 5% tot 10%. Omdat de compressor domineert, is het afstemmen ervan op de werkelijke stroom- en compressieverhouding belangrijker dan welke andere keuze dan ook, en een PLC-Er isnog een gecontroleerde eenheid die de compressorsnelheid afstemt op de daadwerkelijke belasting 5% tot 10%.

🏭 Waar het past in een verffabriek

Bij de meeste projecten wordtniet het gehele effluent verdampt. Biologische behandeling en membraanvoorconcentratie dragen het grootste deel van de stroom goedkoop over, en verdamping wordt alleen toegepast op het geconcentreerde afval — de stroom die anders zou beslissen over denaleving van de lozingsvereisten van de installatie. Deze hybride lay-out houdt zowel de kapitaal- als de bedrijfskosten laag.

Dezelfde sectie absorbeert ook stromen die de biologische treinniet kan: verbruikte kleurstofvloeistoffen, ontkalkend waswater en de geconcentreerde pekel van membraanreiniging. Voor installaties die geen vloeistoflozingnastreven, de verdamper-kristallisator is de laatste barrière tussen de fabriek en de afvoer.

Systemen worden geleverd als compacte skids waar de vloerruimte beperkt is, of als multi-unit traint voor grotere stromen, waarbij de verdamper is afgestemd op de werkelijke zoutbelasting in plaats van op denominale doorvoer.

🏆 Waarom kiezen voor WTEYA

WTEYA heeft bijna 20 jaar ervaring in verdamping en kristallisatie, met meer dan 2.000 klanten geserveerd over 30-plus provincies. Voor verfprojecten is de maatvraag specifiek: de kleurstofklasse, het gebruikte zout, de CZV-aan-de zoutverhouding en het batchpatroon veranderen allemaal het ontwerp, dus werken we vanuit een watermonster en de werkelijke bedrijfscyclus van de fabriek in plaats van vanuit een catalogusfiguur.

Omvangafdekkingen waterbehandelingssystemen van procesontwerp en fabricage tot installatie, inbedrijfstelling en training van operators, en wij ondersteunen OEM en ODM programma's voor partners die apparatuurnodig hebben die volgens hun eigen specificaties is gebouwd.

❓ Veelgestelde vragen

Kan een MVR-verdamper het verven van afvalwater met een zeer hoog zoutgehalte aan?
Ja — een hoog zoutgehalte is precies het geval wanneer verdamping beter presteert dan biologische behandeling, omdat opgeloste zoutenniet biologisch afbreekbaar zijn. De praktische grens wordt bepaald door de oplosbaarheid van het zout en door de materialen die voor de warmtewisselaars worden gekozen, zodat de voorbehandeling en de metallurgie worden afgestemd op de werkelijke vloeistof in plaats van op een gemiddelde.

Hoeveel water kan worden teruggewonnen uit het verven van afvalwater?
In een hybride membraan-plus-verdampingsindeling, het algehele herstel kan overschrijden 95%. Het condensaat verlaat de verdamper met een geleidbaarheid van ongeveer 10 µS/cm en schoon genoeg is om weer te kunnen wassen of spoelen, waardoor de waterbalans zich kan sluiten.

Is MVR goedkoper in gebruik dan stoom?-verwarmde verdamper?
Voor een installatie zonder goedkope afvalstoom in het algemeen wel. MVR heeft ongeveernodig 30 tot 80 kWh per ton water en geen stoomketel, besparing 60% tot 70% van de energie een multi-effecttrein zou verbruiken — en het verwijdert de emissies die gepaard gaan met het opwekken van die stoom.
