Vereisten voor de MVR-verdamperlocatie: ruimte en indeling

16 Oct, 2026 9:04am

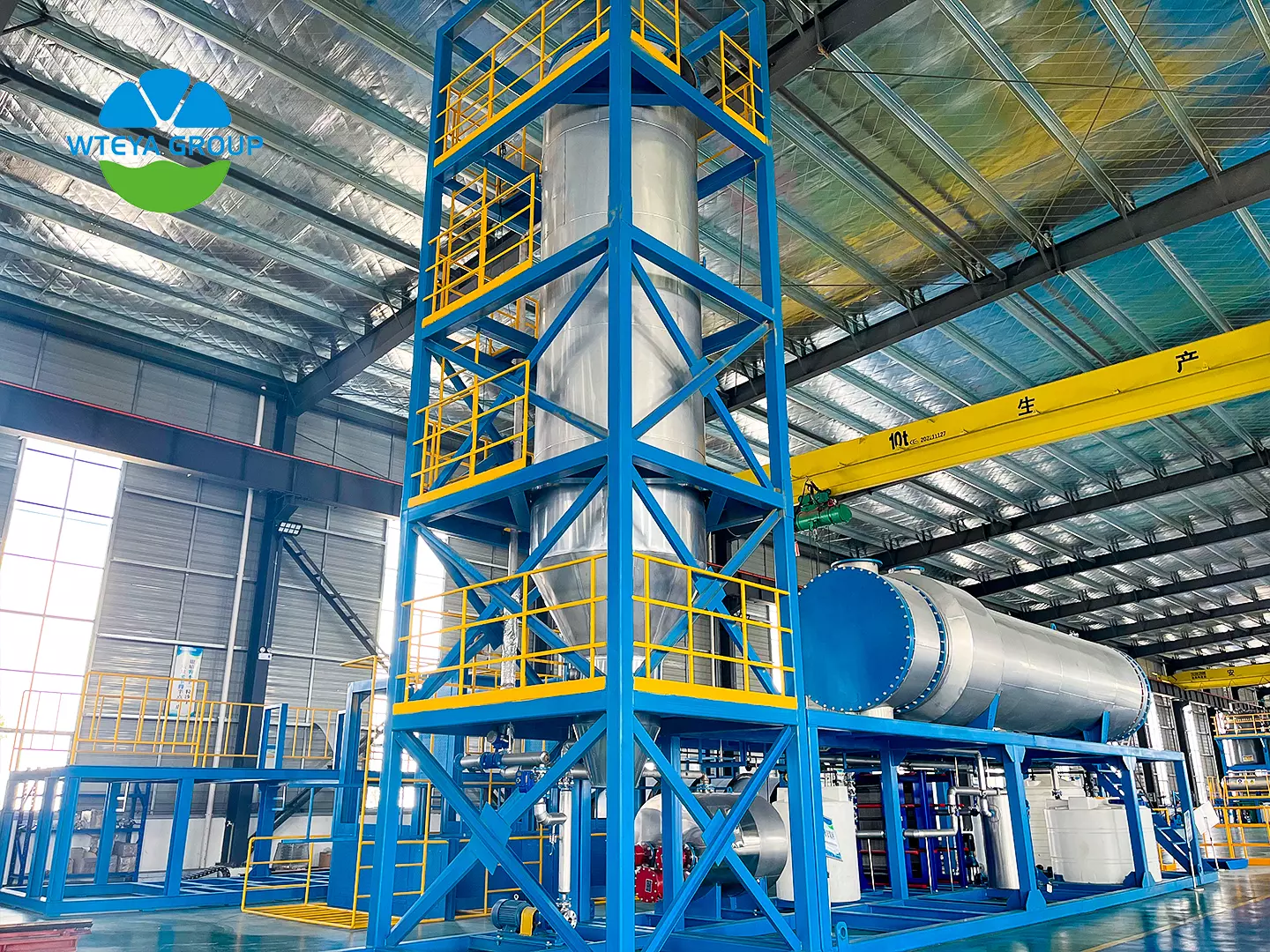

MVR evaporator site layout

Het vloeroppervlak dat een MVR-verdampernodig heeft, is afhankelijk van de verdampingscapaciteit en configuratie. Als praktische vuistregel: plan ruwweg 10-20 m² vloeroppervlak voor elke 1 ton/h verdampingscapaciteiten zorg voor extra ruimte voor een kristallisator, voorbehandelings- en opslagtanks.

🏗️ Hoeveel vloeroppervlak heeft een MVR-verdampernodig?

EEN MVR-verdamper schaalt mee met de belasting, zodat de voetafdruk snel groeit met de capaciteit:

EEN 5 t/h slip-gemonteerde eenheid duurt ongeveer 60-100 m² inclusief looppaden, a 10 t/h systeem ongeveer 120-200 m², en een 30 t/h groot systeem 300-500 m². Als er een kristallisator, voorbehandeling en opslagtanks worden toegevoegd, stijgt de totale oppervlakte metnog eens 50-100%.

📐 Waaruit bestaat de voetafdruk

De lay-out is meestal georganiseerd in vijf zones, die elk afzonderlijk moeten worden gepland:

Het hoofdprocesgebied bevat de warmtewisselaar, afscheider en compressor; het hulpgedeelte bevat vacuüm-, toevoer-, afvoer- en condensaatpompen plus de voorverwarmer; de elektrische en controlekamer duurt ongeveer 10-20 m² voor MCC- en PLC-panelen; onderhoud looppaden vereisen op zijn minst 1-1,5 m vrije ruimte aan elke kant; en het tankpark bevat voer-, concentraat- en condensaattanks.

📏 Hoogte en inbouwvrijheid

Hoogte is afhankelijk van het verdampingsprincipe. Een vallen-filmeenheid, die een vloeistofverdeler en scheidingssectienodig heeft, kan bereiken 8-15 meter hoog; een gedwongen-circulatie-eenheid is lager bij 5-10 m; slippen-gemonteerde apparatuur wordtnormaal gesproken bewaard binnen 4-6 m en kan binnen of in een semi worden geïnstalleerd-open schuilplaats.

⚙️ Harde sitevereisten om vroeg te controleren

Verschillende vereisten staan vast en zijn later moeilijk te wijzigen. De fundering moet het overstroomde gewicht van de apparatuur dragen, dus a draagvermogen van 10 ton/m² of meer is doorgaans vereist, en voor grote systemen zijn heipalen of versterkingennodig-betonnen fundering. Er moet voldoende vrije hoogte zijn voor hef- en onderhoudsruimte boven de unit. De compressorruimte heeft ventilatie en geluidsisolatienodig, terwijl koude gebieden binneninstallatie of isolatie tegen vorst vereisen.

🏆 Waarom de site plannen met WTEYA

WTEYA ontwerpt en bouwt al bijna 20 jaar verdampings- en kristallisatiesystemen 2.000+ klanten verspreid over 30 provincies en dichtbij 200 patenten, met een beschikbaarheid van apparatuur van 99% of hoger. Wij leveren een overzichtstekening - afmetingen, belastingen en mondstukoriëntatie - in de ontwerpfase, zodat de locatie vóór de oplevering wordt voorbereid en wij oplossingen op maat bieden met volledige OEM & ODM-diensten.
